Multiciclones Axiais

São indicados para grandes vazões de gás, até 300.000 m³/h.
O investimento é baixo, pois o aparelho pode ser colocado diretamente no meio das Tubulações, sem Moega e Estrutura grande e sem Dutos com curvas na entrada e saída.


Aplicação:
Como Pré-Filtro para Filtros de Mangas, protegendo-os contra faíscas em gases de Caldeiras ou melhorando a sua eficiência e vida útil.
Em Caldeiras de grande porte à bagaço de cana ou carvão, antes do Eco/ PRÉ-AR, protegendo-os contra abrasão das cinzas e melhorando a eficiência do Lavador de Gás. Já foram utilizados com sucesso em muitas plantas de Caldeiras no exterior.
Antes de Eletrofiltros, reduzindo o volume de pó na entrada, melhorando a sua eficiência, evitando entupimentos.

Acrescenta pouco no custo de energia, já que a perda de carga é baixa,
entre 30-60 mmCA.
Esquema de Funcionamento

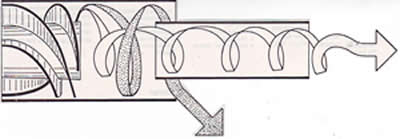

Os gases poluídos ingressam no "Mini-Ciclones" no sentido axial, isto é, no sentido de fluxo dos gases na tubulação.

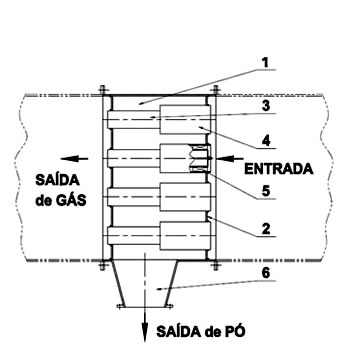

Os Ciclones são compostos de tubos externos (4), "rotores" (5) com palhetas direcionais, dureza 400 Brinell aproximada, montados no interior dos tubos e tubo de saída de gás limpo (3), posicionados na linha de centro dos Ciclones.

O material particulado é separado quando deixa os tubos externos num movimento tangencial, caindo no compartilhamento final (1) e na tremonha de descarga (6).

1-
Compartimento final
2-
Parede do lado de gás sujo
3-
Tubo de saída de gás limpo
4-
Tubo separador externo do mini-ciclone
5-
Rotor de ciclonagem
6-
Tremonha de descarga
