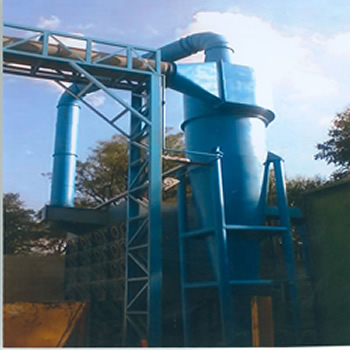

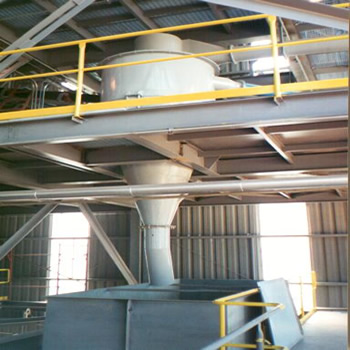

Ciclones de Alta Eficiência

Aplicação:
Industria de Madeira, Mineração, Alimentício, Fertilizantes, Borracha e outros.

Ciclones de Alta Eficiência
Ciclones de Alta Eficiência
Ciclones de Alta Eficiência

Utilização:
Em Sistema de Despoeiramento.
Após Transporte Pneumático, separando o produto do ar.
Como Pré-Filtro de Filtros de Mangas, Lavadores e Filtros Eletrostáticos reduzindo a carga de pó.
Eliminando faíscas de gases de combustão de carvão ou madeira, ou faíscas produzidas por Esmeril e Lixadeiras.
Para volumes maiores podem ser agrupados vários Ciclones.

Perda de Carga:
Entre 80-120 mmCA para Ar com temperatura ambiente ou 40- 60 mmCA para gases quentes de Caldeira.


Construção:
Os Ciclones AVAC não possuem peças móveis.
Podem ser fornecidos com revestimento de desgaste interno, Tampas de Inspeção, Medidores de pressão diferencial.
Para a descarga de pó podem ser fornecidos Registros de Tampa Dupla, Válvulas Rotativas e Roscas Transportadoras
A saída de ar limpo pode ser feita através de Tubulação reta ou em curva, com Chapéu Chinês Tradicional ou Chapéu Aerodinâmico (melhor estética) - Vide Ilustrações.

Os Ciclones podem ser fabricados também em Aço Inox ou Zincados a fogo.

Nosso departamento técnico pode dimensionar os Equipamentos conforme cada caso, inclusive podemos fornecer os Exaustores necessários.

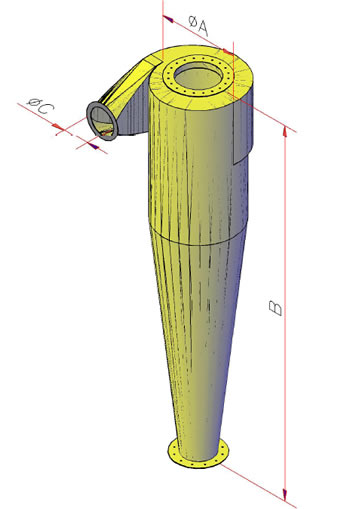

Tipo CS-Normal
Tipo CS
Vazão m³/h
A mm
B mm
C mm
045
1.800
450
185
160
050
2.240
500
1.850
200
056
3.000
560
2.090
250
063
4.000
630
2.470
280
071
4.500
710
2.920
300
080
5.900
800
2.920
350
090
6.500
900
3.120
350
100
8.200
1.000
3.470
400
112
10.000
1.120
4.030
450
125
13.000
1.250
4.230
500
140
17.600
1.400
4.530
560
160
20.000
1.600
4.530
630
200
24.000
2.000
5.700
710
250
35.000
2.500
7.100
900
380
80.000
3.800
11.350
1.120
Tipo CSA-Alta Performance
TIPO CS
Vazão m³/h
A mm
B mm
C mm
090
5.000
900
4.200
900
100
6.300
1.000
4.600
350
112
8.000
1.120
5.250
400
125
10.000
1.250
5.900
450
140
12.500
1.400
6.500
500
160
16.000
1.600
7.400
560
180
22.400
1.800
8.150
630
200
28.000
2.000
9.250
710

Particulas
Eficiência
Tipo CS
Tipo CSA
5 microns
15%
40%
7,5 microns
38%
70%
10 microns
64%
88%
15 microns
90%
98%
20 microns
99%
99,5%
Acessórios para ciclones de alta eficiência
Chapéu com desenho aerodinâmico

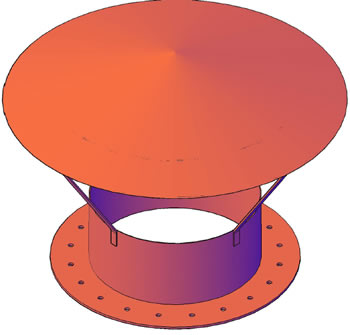

Chapéu chinês

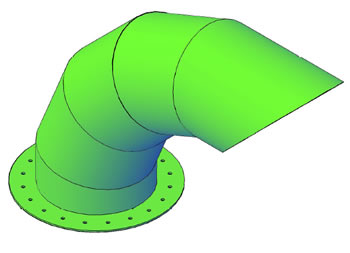

Saída de ar com curva de 90°
