Lavadores Tipo Torre de Absorção

Este Lavador é projetado para eliminação de material particulado (1º estágio) e principalmente para limpeza de gases que contém fumos, névoas e odores (2º estágio).



Eficiências:
Para material particulado..............................
Até 97% em peso
Para cheiro........................................................
Eliminação quase total
Para contaminantes químicos.....................
97 – 99% dependendo da altura da “torre”
Projeto e Instalação
Projetamos o sistema de filtragem sob medida para cada caso, através de uma equipe de engenheiros com larga experiência no ramo, observando o traçado das tubulações operacionais, eventual aproveitamento do calor , pré-coletores diminuindo o manuseio do Iodo.

Os materiais de construção podem ser Aço Carbono, Aço Inox, bem como, revestimentos e fibras anticorrosivas.

Partes dos equipamentos com Tanques podem ser projetados em concreto e executados diretamente pelo cliente, baixando os custos de aquisição.

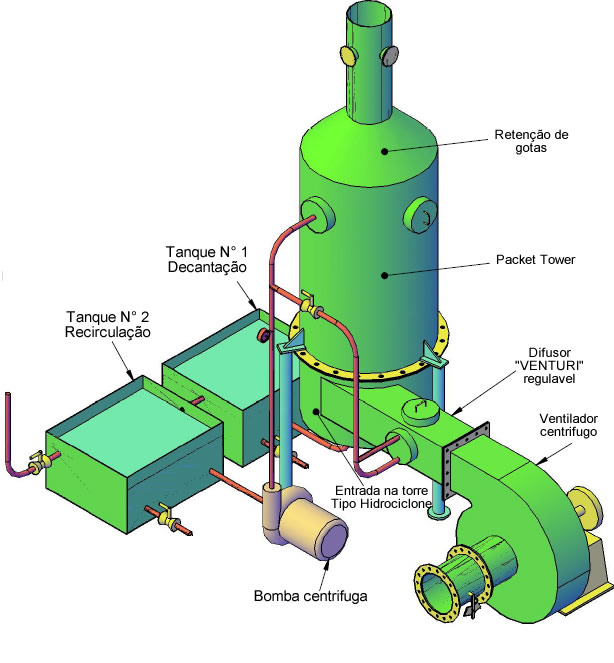

Torre de Absorção
Clique na legenda para maiores informações
Tanque nº 1(decantação)
Tanque Nº2(recirculação): Recuperação e tratamento da água

O líquido drenado passa por um tanque de decantação e um tanque de recirculação, soda cáustica, ou outro produto apropriado podem ajudar na purificação e na decantação da água.
O Iodo é drenado constantemente, e a água limpa que substitui a drenagem(consumo pequeno) ingressa através de uma entrada com boia de nível no tanque de recirculação.
Bomba Centrifuga
Entrada na torre tipo hidrociclone : Hidrociclone
Em seguida, a entrada na torre na forma de um Hidrociclone, coleta as particulas (que tiveram seu tamanho aumentado pelo VENTURI) e as conduz até a saída para os tanques, através da água que corre da parte superior.
Difusor "Venturi" regulavél,
em aço inóx : Lavador Venturi(Opcional)

Onde o líquido é injetado e atomizado pela alta velocidade de gás . A coleta das particulas se dá principalmente pela impactação. A "garganta" é regulavél, podendo se variar a eficiência e a perda de carga conforme necessidade.
Packet Tower : Torre de enchimento
O gás, apenas carregando os componentes químicois atravessa a torre no sentido oposto da água de lavagem. Os anéis de enchimento apresentam uma superfície muito grande para o contato máximo com o gás contaminado, promovendo a absorção desses componentes.
A água, pulverizada de cima parta baixo, e preparado quimicamente, se necessário, lava e conduz os contaminantes até o fundo do lavador.
Retenção de gotas : Saida de ar limpo
Uma camada de anéis secos, antes da saída da torre, funciona como retenção de gotas, o ar limpo deixa a chaminé sem provocar respingos ou umidade em excesso.
Ventilador centrifugo
