Transportes de Roscas Helicoidais

São de construção pesada, dimensionados para resistir ao desgaste e abrasão elevado. Suas principais características são:
Fechados com vedação contra pó.
Investimentos menores em relação aos Transportadores de Corrente ou de Correias de menor comprimento.
Podem ser equipados com variador de vazão, e utilizados como Extratores/ Dosadores de Silos.

Podem ser fornecidos nas versões de Misturadores ou Umidificadores, ou ainda, com eixo refrigerado para produtos quentes ou com sistema de aquecimento, diminuindo a umidade do produto.
Já fornecidos em comprimentos de até 40 metros, com mancais intermediários de alta resistência, segmentos de rosca padronizados, aparafusados,
de fácil troca e manutenção.
Projetos especiais podem ser desenvolvidos conforme as necessidades específicas dos clientes.

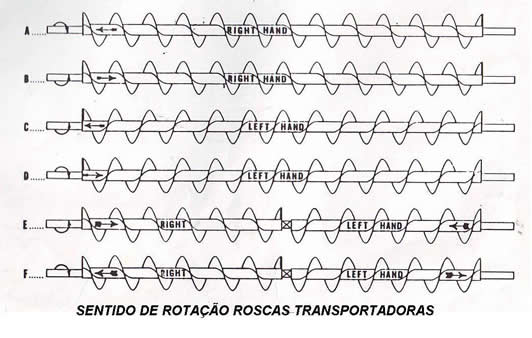

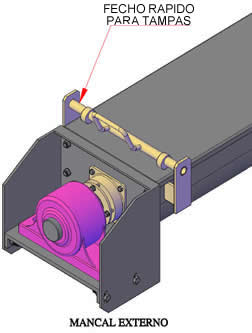

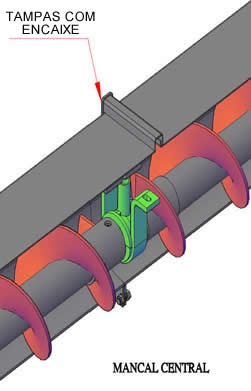

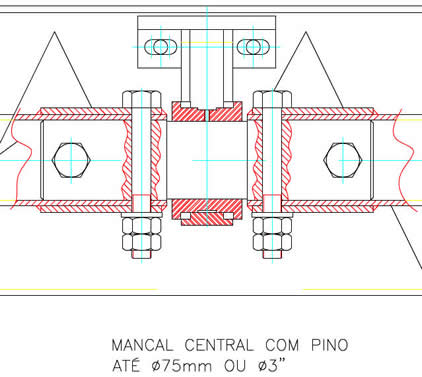

Clique para ver modos de montagem do mancal
Os Transportadores de Rosca Helicoidais AVAC são fornecidos principalmente para os segmentos:
Indústrias de Cimento/ Mineração (Inclusive para a extração de pó de filtro) ;
Caldeiras a vapor, transporte de cinzas, alimentação com combustíveis sólidos ;
Usinas de concreto;
Indústrias de madeira e papel (cavacos, serragem, pó de madeira);
Industrias químicas, alimentícias (execução em material inoxidável);
Área de “Off-Shore”, para o transporte de cascalho e fluidos de perfuração;
Usinas de lixo;
Estações de tratamento de esgoto;
Capacidades Volumétricas para Roscas Tubulares
Rosca
ø
RPM
m³/h
RPM
m³/h
RPM
m³/h
120
120
7
100
6
80
4,5
200
100
26
80
20
60
15
240
90
40
72
30
55
25
300
80
60
65
48
50
37
400
70
140
55
110
45
90
630
50
340
40
275
32
220

Os volumes indicados são relacionados a um grau de enchimento de 100%.


Materiais com boa fluidez podem ser transportados com rotações maiores, materiais com fluidez difícil devem ser transportados com rotações menores.

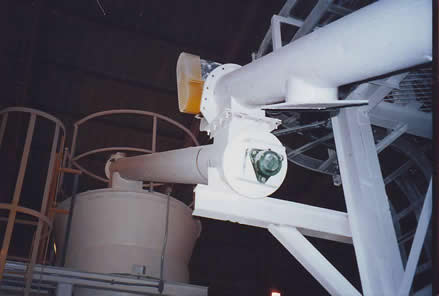

Roscas Tubulares Inclinadas

As Roscas Tubulares são indicados para comprimentos menores, já que não possuem Mancais Intermediários.
Podem ser operados com grau de enchimento de 100%
Conforme a inclinação a vazão é reduzida pelo fator:

Exemplos de Graus de Enchimento:
Inclinação Horizontal 15° 30° 45° 60°
Vazão 100% 85% 75% 65% 58%
45 º Materiais com boa fluidez
Cereais, Farinha, Carvão Vegetal, Café, Milho.
30 º Materiais com fluidez média
Lodo, Terra, Gesso, Cavacos, Serragem de madeira, Leite em pó, Fertilizantes, Areia de Fundição.
15 º Materiais com baixa fluidez
Cinzas, Minérios, pó de EletroFiltro, Carvão, Areia, Materiais com granulometria maior.

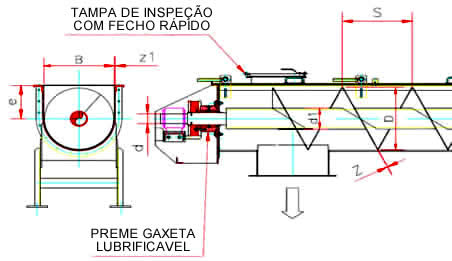

TABELA DE MEDIDAS PRINCIPAIS – Roscas Transportadoras
Helicóide ø
D
160
200
250
315
400
500
630
800
1000
Passo 1)
S
160
200
250
300
350
400
450
500
560
Eixo tubular 2)
d1
60,3
60,3
73,0
88,9
101,6
141,3
141,3
219,1
273,0
Ponta de eixo 3)
d
50
50
70
70
80
80
100
110
125
Largura interna calha
B
180
220
270
335
425
525
660
830
1040
Altura corpo do centro
e
90
112
140
180
224
280
355
450
560
Espessura helicóide mín.
Z
1/8”
1/8”
1/8”-3/16”
1/8”-3/16”
3/16”-1/4”
3/16”-1/4”
¼”-5/16”
¼”-5/16”
5/16”
Espessura corpo
Z1
2,65 mm
2,65mm-1/8”
1/8”-3/16”
1/8”-3/16”
3/16”
3/16”-1/4”
¼”
¼”-5/16”
5/16”

Sujeito a variações: 1) Conf. Aplicação;     2) Conf. Comprimento;     3) Conf. Potência
Capacidades: Podem variar de acordo com a rotação adotada, conforme o produto a ser transportado.

TABELA DE VAZÃO– Roscas Transportadoras
Helicóide ø
160
200
250
315
400
500
630
800
1000
Grau de enchimento 45%
RPM
m³/h
140
10
140
21
110
33
100
58
90
99
80
155
60
215
-
-
-
-
Grau de enchimento 30%
RPM
m³/h
110
5,3
100
10
80
16
70
27
60
44
50
64
40
95
35
151
30
219
Grau de enchimento 15%
RPM
m³/h
70
1,6
60
3
50
5
40
8
36
13
32
21
28
33
25
54
20
73
Comprimento máximo sem Mancal Central, com Eixo Tubular redimensionado
5 m
6 m
7,5 m
9 m
9 m
10 m
-
-
-

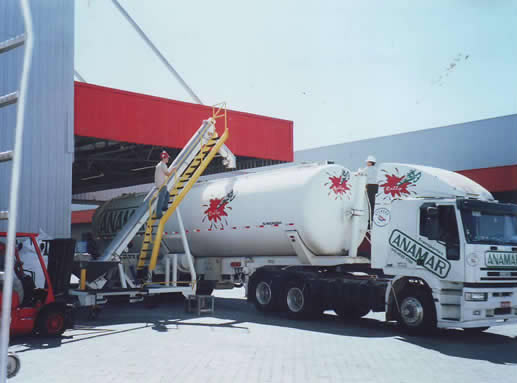

Rosca especial para caminhão

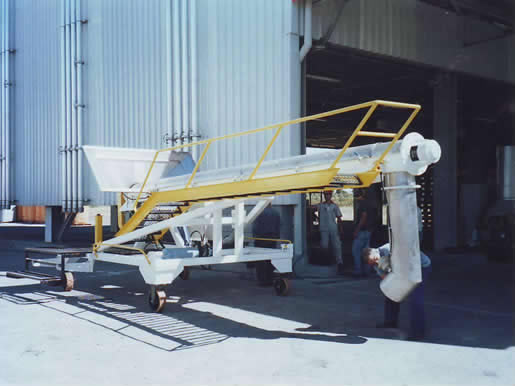

Rosca especial para caminhão

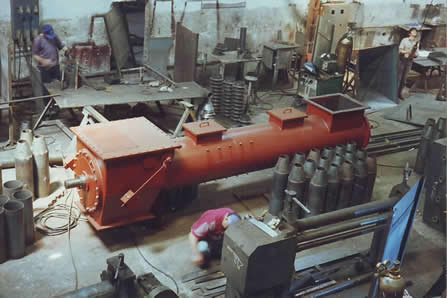

Roscas grande porte
Roscas Tipo Calhas
