Transporte de Corrente de Arraste Tipo Redler

Os Redlers fabricados pela AVAC utilizam correntes forjadas da mais alta qualidade, revestimentos contra desgaste em aço cementado,
garantindo vida útil prolongada e manutenção fácil.
As principais vantagens desse Tipo de Transportador são:
São hermeticamente fechados, deixando o ambiente livre da poeira.
É possível transportar materiais abrasivos e com temperaturas muito altas.
São muito versáteis no seu traçado, permitindo curvas, trechos retos, inclinados e até verticais, em um único transportador.
Podem ser facilmente inseridos em sistemas existentes.
Exigem um numero reduzido de apoios, graças as suas calhas auto-portantes
A potencia elétrica instalada é pequena
Redler via-seco
Redler Acionamento
Principais Aplicações:
Transporte e remoção das cinzas em Caldeiras, unindo os diversos pontos de descarga;
Inclusive Silos de cinza com comporta para carregamento de caminhão e sistema de supressão de poeira;
Redler – úmido para descarga direta de cinzas e escória de grelhas, com selo de ar;
Transporte de carvão coque em industria de cal, Descarregadores/ Dosadores de Silo;
Transporte de areia, cimento, cavacos de madeira, clínquer, etc;
Descarga de Moegas de Filtros Eletrostáticos;
Descarga de lodo em Tanques de Lavadores;
Redlers a prova de explosão.
Cabeça Redler
Redler via-úmido
Taliscas de desgaste
Para Filtro Eletrostático

Transportador de Correntes de Arraste(Redler): Arranjos possíveis
Transportador padrão horizontal - O material é transportado no tramo inferior
Transportador padrão horizontal inclinado
Transportador padrão inclinado
Transportador inclinado com curva
Transportador inclinado com duas curvas. Alimentação na parte reta inferior
Transportador vertical com duas curvas
Transportador de descarga de moega única, o material é transportado no tramo inferior e recebido por um fundo intermediario no tramo superior(opcional mais descargas)
Transportador de descarga de moega de varias entradas, o material é transportado no tramo inferior e recebido por um fundo intermediario no tramo superior
Transportador de fundo aberto para o nivelamento do material em um silo(aumenta o volume utíl do silo)

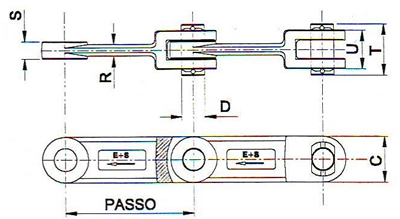

Transportador de correntes: Tipos de Correntes

Tamanho da Corrente Passo mm T U C R S D MASSA kg/m CARGA DE RUPTURA kN
102-13 102 45 30 36 8 13 14 4,5 100
142-19 142 57 42 50 13 19 25 9,9 260
142-28
142
77
62
50
13
28
25
14,1
390
167-19
167
57
42
50
13
19
25
9,2
260
200-19
200
57
42
50
13
19
25
8,7
260
260-32
260
85
70
75
20
32
25
28,9
660
Massa da corrente sem arrastores
Tipo A para transportador horizontal e levemente inclinado.
Tipo B para ransportador com qualquer inclinação
Tipo C para transportador vertical
Tipo G para transportador vertical
Tipo U para transportador muito inclinado
