Válvulas Rotativas |
|
|
| |
Válvulas Rotativas são utilizadas principalmente: |
|
| 1. |
Para descarga dosada de materiais a granel em Silos e Tremonhas, com vazão fixa ou variável. |
| 2. |
Para descarga contínua de materiais a granel quando existe pressão diferencial entre a entrada e a saída - por exemplo entre o interior de um Filtro de Mangas com Exaustor, tendo pressão negativa, e o Recipiente que recebe o pó descarregado, com pressão atmosférica. |
| |
| Possuem um rotor com palhetas fixas ou reguláveis, dentro de uma carcaça, com pequenas folgas, que transfere os produtos da entrada até a saída, permitindo a descarga contínua, sem que haja uma corrente de ar ou gás significativa, deixando ar falso penetrar ou escapar. |
| |
| Podem ser descarregados materiais quentes e abrasivos, cavacos de madeira ou materiais com granulometria variada, pós químicos, talco, produtos alimentícios e farmacêuticos. |
| |
| São empregados em Filtros de Mangas, Ciclones, Multiciclones, Transportes Pneumáticos, Alimentação de Caldeiras, Secadores etc. |
|
|
|
|

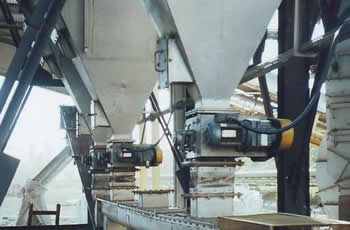

Válvula Rotativa Modelo CDA |

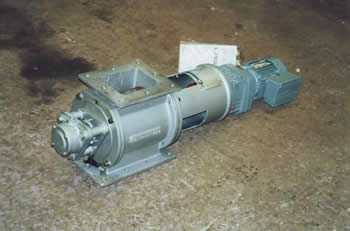

Válvula Rotativa Modelo KA |

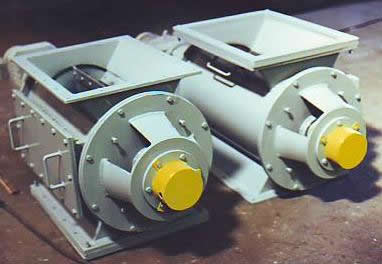

Válvula Rotativa |
| |
|

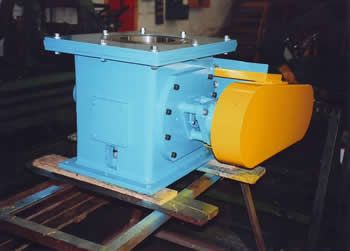

Válvula Rotativa 310-SM |
Válvulas Rotativas Tipo 310-SM especiais para Transporte Pneumático.
Pode trabalhar com pressão diferencial de até
5.000 mmCA.
O Sistema de Vedação consiste numa SELA Flutuante em Ferro Fundido, resistente a abrasão, que se ajusta automaticamente, ao Rotor quando se desgasta, por meio de Tirantes com Mola prato.
|
|
|
|
|
|
Modelo de Construção Soldada |
Em aço carbono, SAC 50 para altas temperaturas, palhetas reguláveis e trocáveis.
No assento pode ser aplicado cromo duro, com tampa de inspeção para a troca das palhetas sem desmontar a válvula |
|
|
|
Tamanho
(E xD) |
øRotor |
A |
Capacidade
(m³/h)* |
Peso
(kg) |
315 x 315 |
310 |
500 |
35 |
600 |
315 x 400 |
310 |
500 |
45 |
- |
400 x 400 |
400 |
600 |
64 |
800 |
400 x 500 |
400 |
600 |
80 |
- |
500 x 500 |
485 |
700 |
90 |
1050 |
500 x 630 |
485 |
700 |
110 |
- |
630 x 630 |
640 |
900 |
160 |
1300 |
630 x 800 |
640 |
900 |
200 |
- |
(*) Com grau de enchimento de 100% e velocidade periférica aprox. 0,5m/s |
|
Materiais de Fabricação |
Corpo e Flanges |
Chapas de aço carbono soldado ou aço inoxidável soldado |
Rotor |
Aço carbono(soldado ou fundido)ou aço inoxdávél(soldado ou fundido) |
Eixos |
Aço carbono ou aço inoxidavél usinado |
Mancais |
Caixas em aço carbono usinado com rolamentos comerciais |
Vedações |
Gaxetas em amianto grafitado |
| |
Para produtos com características específicas que não estejam cobertos por este manual, favor consultar nosso departamento técnico |
|
|
|

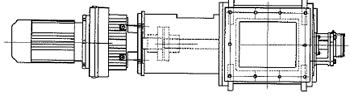

Modelos Fundidos em F.F. ou Aço Inox, Tipo 180-N à 355-N, "Cornel Schmidt" |
|
|
|
|
Vávula Rotativa Tipo "KA" |
Vávula Rotativa Tipo"K" |
Materiais de Fabricação |
Corpo e flanges |
Aço carbono fundido ou aço inoxidavél fundido |
Rotor |
Aço carbono(soldado ou fundido)ou aço inoxidável(soldado ou fundido). |
Eixos |
Aço carbono ou aço inoxidável usinado. |
Mancais |
Caixas em aço carbono usinado com rolamentos comerciais. |
Vedações |
Gaxetas em amianto grafitado |
Motorização |
Moto redutor SEW |
Para produtos com características específicas que não estejam cobertos por este manual, favor consultar nosso departamento técnico |
|
Tamanho |
D x E |
F x G |
A |
Capacidade
(m³/h)* |
Acionamento
(KW) |
180-N |
150 x 120 |
200 x 120 |
280 |
0,5-3,5 |
0,15-0,25-0,37 |
225-N |
180 x 150 |
245 x 150 |
340 |
4,0-7,0 |
0,25-0,37-0,55 |
280-N |
215 x 180 |
290 x 180 |
420 |
8,0-14 |
0,55-0,75 |
355-N |
280 x 225 |
345 x 225 |
510 |
15-27 |
1,10 |

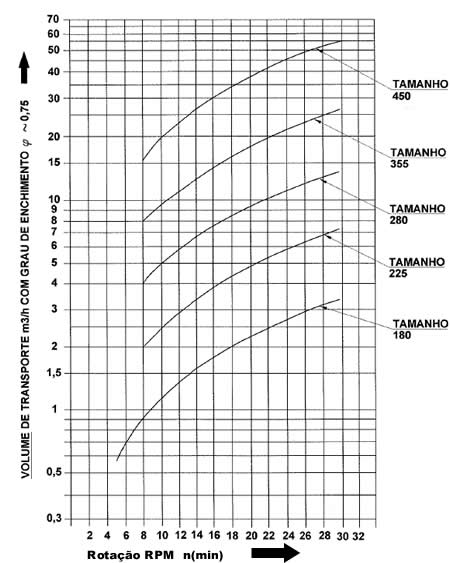

(*)Com grau de enchimento de 75%
A partir do tamanho 225 podem ser fornecidas com bucha de desgaste interno e palhetas reguláveis |
|
|
|
Modelos fundidos em F.F. ou Aço Inox, Tipo 180-N à 355-N, "Cornel Schmidt" |
|
|
|
Válvula modelo KA
Para temperaturas até 450ºC com acionamento direto |
Válvula modelo K
Para temperaturas até 80ºC com acionamento direto |
Válvula modelo CDA
Para temperaturas até 450ºC com acionamento por engrenagem e corrente |
|
|
|
Válvula modelo CD
Para temperaturas até 80ºC com acionamento por engrenagem e corrente |
Válvula modelo FA
Para temperaturas até 450ºC sem acionamento |
Válvula modelo F
Para temperaturas a5té 80ºC sem acionamento |
|
|
Acessórios de Válvulas Rotativas |
As Válvulas Rotativas fabricadas pela AVAC, fabricadas sob licença da "Cornel Schmidt" podem receber os seguintes acessórios |
|
|
|
Sensor de controle de rotação |
Bucha de desgaste interno |
Pressurização dos flanges |
|
|
|
Sistema de pressão |
Pino de cizalhamento |
Vedação dupla |
|
Tipos de Rotores |
|
|
|
Tipo: Rotor Fundido
Palhetas Fixas em aço carbono ou aço inoxidavél |
Tipo: Rotor Soldado
Palhetas substituivéis e ajustáveis em aço carbono cementado |
Tipo: Rotor Soldado
Palhetas substituivéis e ajustáveis em aço mola, aço inoxidável, bronze, fibra, poliuretano, Telflon, borracha e etc. |
|
|
|
